礦用防爆電話光端機在煤礦井下光纖傳輸中的應用
隨著光纖傳輸技術在煤礦及非煤礦山井下的大量應用，光纖傳輸技術在礦用電話通信聯絡系統的遠距離傳輸將顯示出其不可替代的優越性與經濟價值。
由上海新德通信設備有限公司研發的KTG127礦用隔爆兼本安型光端機，專業用于煤礦井下有瓦斯、煤塵爆炸危險的環境場合，俗稱礦用防爆電話光端機。
單臺KTG127型礦用防爆光端機可提供8～32～50～64～80～96～100～128路本安電話信號接口,且能讓傳輸?shù)乃俾视泻艽蟮奶岣摺?/SPAN>

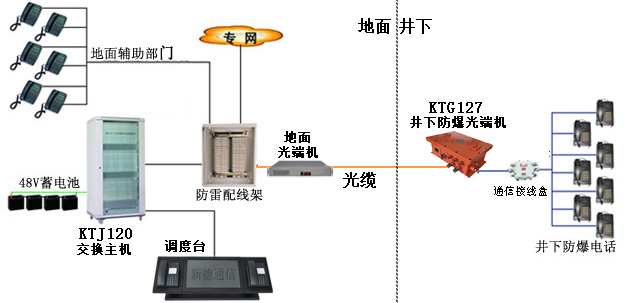

它與傳統的通信電纜傳輸方式不同，傳統電話信號是通過電纜線來傳輸電話信號，而KTG127型礦用防爆光端機是通過將電話信號轉換成光信號后再進行傳輸，它能夠讓電話信號傳輸?shù)木嚯x無衰減地向更長更遠的井下傳輸,下圖為KTG127型礦用防爆光端機在煤礦通信系統中應用示意圖。
下圖為KTG127型礦用防爆光端機在煤礦井下以級連式節點型方式應用示意圖,每個節點可提供8～30路本安電話信號并能附帶上其他業務。
該KTG127型礦用防爆光端機在煤礦井下以光纜方式傳輸,不因電話信號傳輸方式的升級改造而完全更換原調度電話交換設備，有效保護煤礦企業的前期投資以減少通信升級改造的成本。
上圖,KTG127型礦用防爆光端機設備采用礦用光纖網絡技術設計,自身具有組環功能,而自行組建井下千兆冗余環網,每臺設備有2-4個千兆以太光口組成冗余環網。
井下每個節點的KTG127型礦用光端機設備可提供8路、16路、24路、30路本安電話信號并可提供4個百兆或千兆以太光口、4個百兆或千兆以太電口的本安信號。
每臺設備有2-4個千兆以太光口組環，可提供4個百兆以太光口、4個百兆以太電口的本安信號，或選配（2-6）個千兆光纖端口與（4-8）個千兆電口。
該KTG127型礦用防爆電話光端機方便開通和維護,具有含義明確的狀態指示燈，除電源指示燈外，該礦用電話光端機的光信號收發都具備指示燈，并指示相應的電話通道狀態信號指示燈，工程人員和用戶在工程開通階段和工程維護階段就可以根據信號指示燈的指示，判斷開通和維護中的情況，定位故障點，盡快地掌握并解決可能發生的問題。
KTG127礦用隔爆兼本安型光端機它在煤礦電話通信聯絡系統中其實就是充當一段長距離的電話通信線纜，使煤礦井下電話網干線傳輸采用了光電轉換技術與數字傳輸和數字再生中繼技術，其通話語音的質量可與市話語言質量比肩。
